Instrument Systems präsentiert sein Portfolio an Messlösungen für nachtsichtkompatible Beleuchtung und Displays gemäß MIL-STD-3009. Diese Lösungen bieten Konformitätsprüfungen nach dem Pass/Fail-Prinzip sowie Auswertung und Berichterstellung für NVG-kompatible Beleuchtung und Displays in militärischen und zivilen Luftfahrtanwendungen. Das Portfolio umfasst kalibrierte Hardware mit MIL-Zertifikat, Software und Positionierungssysteme.

Sicherer Nachtbetrieb
Anwendungen mit Nachtsichtsystemen (NVIS) erfordern eine Beleuchtung, die einen sicheren Nachtbetrieb gewährleistet, ohne die Leistung von Nachtsichtgeräten zu beeinträchtigen. Inkompatible Lichtquellen können den Kontrast verringern, die Situationswahrnehmung beeinträchtigen und Blendungen oder Bildverschlechterungen verursachen. Die NVIS-Testlösungen von Instrument Systems sind darauf ausgelegt, die Spektralbereiche und Betrachtungsgeometrien zu messen, die für etablierte Normen wie MIL-L-85762A, MIL-STD-3009 und SAE AS 5452B relevant sind.

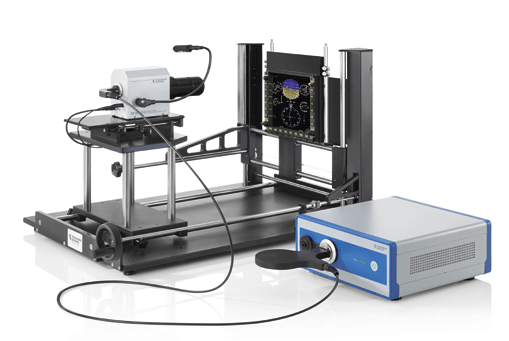

DTS140D-NVIS-System
Das DTS140D-NVIS-System besteht aus der Teleskop-Optik TOP 200 und dem Spektralradiometer CAS 140D. Das TOP 200 nutzt ein optimiertes optisches Design nach Pritchard, um einen scharfen, kreisförmigen Messfleck zu erzeugen. Es verfügt über sechs wählbare Blenden, austauschbare Objektive, ein großes Sichtfeld mit einer Kamera zur Ausrichtung des Prüflings sowie ein fasergekoppeltes Design mit einem patentierten Modenmischer. Der Modenmischer gleicht Veränderungen aus, die durch Bewegungen der Faser verursacht werden.

Spektralradiometer CAS 140D
Das Spektralradiometer CAS 140D deckt den Bereich von 380 bis 1040 nm ab und ist mit speziellen NVIS-Bandpassfiltern und einer automatischen Empfindlichkeitsanpassung gemäß den MIL-Anforderungen ausgestattet. Die Systemarchitektur ist darauf ausgelegt, den extremen optischen Dynamikbereich zwischen dem sichtbaren und dem nahen Infrarotbereich zu bewältigen, der Strahlungsmessungen im NVIS-Bereich so anspruchsvoll macht. Das NVIS-Display-Testsystem DTS 140D wird vollständig kalibriert ausgeliefert, einschließlich des MIL-Prüfzertifikats gemäß MIL-L-85762A und MIL-STD-3009.

Laborsoftware SpecWin Pro
Die Laborsoftware SpecWin Pro bietet im NVIS-Messmodus Funktionen wie die Live-Anzeige von Bildern, automatische Pass/Fail-Testfunktionen, Datenexport und die Erstellung von Berichten. Das System lässt sich zudem in Positionierungssysteme wie die DTS-500-Serie integrieren, um Emissionsmuster, Betrachtungswinkel und Displaygrafiken zu messen. Darüber hinaus stehen Software Development Kits (SDK / DLL) zur Verfügung, um alle Komponenten zu automatisieren und gemäß dem MIL-Standard auszuwerten.

Einsatzbereiche
Das NVIS-Portfolio von Instrument Systems deckt ein breites Anwendungsspektrum ab, darunter Militär- und Rettungsluftfahrt, Avionik für zivile Luftfahrzeuge, Schifffahrt, Polizeieinsätze, Rettungsflugzeuge und Sonderluftfracht. Die Prüflinge reichen von kleinen Symbolen auf Drucktasten bis hin zu großen Anzeigetafeln. Darüber hinaus lassen sich für Außenbeleuchtungssysteme problemlos NVIS-Bestrahlungsstärkeoptiken hinzufügen.

Zertifizierte Kalibrierung und Rückführbarkeit
sind zentrale Bestandteile des Angebots. Die Messungen sind über das nach ISO 17025 akkreditierte Prüflabor von Instrument Systems auf die Physikalisch-Technische Bundesanstalt (PTB) in Deutschland und das National Institute of Standards and Technology (NIST) in den Vereinigten Staaten rückführbar. Dies gewährleistet die Vergleichbarkeit über Standorte, Produktionslinien und messtechnische Aufbauten hinweg.
