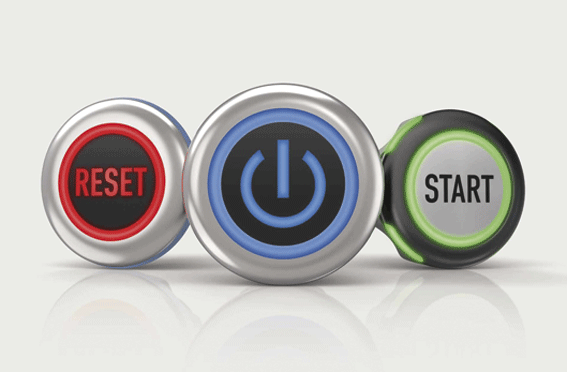

Auf dem Weg zur Industrie 4.0: der frei konfigurierbare, leuchtstarke und kapazitive IO-Link-Touch eröffnet zahlreiche neue HMI-Einsatzmöglichkeiten für raue, industrielle Anwendungen verschiedenster Art.

Mit dem Einzug der Digitalisierung im industriellen Bereich können Maschinenhersteller völlig neue Maschinen und Anlagen entwickeln. Gleichzeitig schafft dies ein noch intensiveres Bedienerlebnis für die Endanwender.
Um von den Vorteilen der Digitalisierung zu profitieren, müssen Maschinenhersteller jedoch anspruchsvolle Herausforderungen meistern – beispielsweise in Bezug auf die Komplexität der Systeme oder den enormen Aufwand bei der digitalen Transformation ihrer analogen Maschinen. Mit dem IO-Link-Touch der Baureihe 84 können digitale Maschinensysteme einfach und zeitgemäß mit HMIs bestückt und bedient werden.

Einfach digital vernetzt
Dank der weltweit etablierten IO-Link Kommunikationsschnittstelle und programmierbarer Anschlussmöglichkeiten sind die innovativen HMIs über einen integrierten M12 5-Pol Schraubanschluss mit einem modernen Maschinensystem vernetzbar – Industrie 4.0-kompatibel und mit einer Einbautiefe von lediglich 25,8 mm.

Frei konfigurierbare HMIs
Die zahlreichen HMI-Einsatzmöglichkeiten basieren auf einer frei wählbaren Konfiguration, die exakt auf die jeweilige Anwendung ausgerichtet werden kann – von der Ausleuchtung, über die Symbole bis hin zur Schaltfunktion.
So kann beispielsweise die Ausleuchtung gewollt verzögert auf die Betätigung die Farbe ändern. Oder die HMI-Betriebsbereitschaft wird durch grüne Ausleuchtung signalisiert und ändert sich bei der Betätigung in Gelb und einige Sekunden später in Rot. Die Konfiguration bleibt auch ohne Stromzufuhr auf dem HMI gespeichert.

Innovative RGB-LED-Ausleuchtung
Besonders lichtstark ist die statische oder blinkende RGB-LED-Ausleuchtung in bis zu 16 Millionen Farben. Dank integriertem, umgebungsadaptivem Helligkeitssensor leuchten die HMIs bei jedem Lichtverhältnis immer in der richtigen Intensität – ohne zu blenden oder zu schwach zu sein. Dieses Feature optimiert zudem die Stromaufnahme des HMIs sowie die Lebensdauer der LED. Vier seitliche, in den Frontrahmen integrierte Leuchtfenster machen die Statusanzeige rundum hervorragend sichtbar. Kombiniert mit kontrastreichen und optional ausleuchtbaren Standard- oder kundenspezifischen Symbolen, fügt sich der IO-Link-Touch mit seinem attraktiven Design auch optisch in jede moderne Anwendung ein.

Flexible Schaltfunktion und kapazitive Betätigung
Nahezu alle Bedien- und Elektroparameter können ebenfalls frei konfiguriert werden – von der kapazitiven Betätigungssensitivität, über die Mindestbetätigungsdauer bis hin zur Schaltfunktion (PNP-NO, PNP-NC, NPN-NO, NPN-NC). Diese Flexibilität ermöglicht es beispielsweise, dass die kapazitive Bedienung selbst mit Handschuhen erfolgen kann oder dass Wassereinwirkung keine ungewollte Betätigung auslöst.

Robuste, vollvergossene Bauweise
Dank vollvergossener, elektronischer Schalttechnologie löst die Betätigung keine mechanische Bewegung aus. Dadurch hält der IO-Link-Touch bis zu 100 Millionen Schaltzyklen, harten Schlägen (IK08) und frontseitigen Einwirkungen (IP69K) zuverlässig Stand – und dies in einem Einsatztem-peraturbereich von –30 bis +65 °C.

Vorteile im Überblick:

• Frei konfigurierbare HMIs mit IO-Link-Schnittstelle (Industrie 4.0)
• Optional ausleuchtbare Standard- oder kundenspezifische Symbole
• Umgebungsadaptive RGB-LED-Ausleuchtung in 16 Mio. Farben
• Kapazitive Betätigung mit unterschiedlichen Betätigungssensitivitäten
• EAO Value Added Services und weltweite Verfügbarkeit

Zertifizierung und Konformität:

• CSA Zertifizierung:
• EHEDG Zertifizierung, European Hygienic Engineering and Design Group (Zulassung Lebensmittelindustrie)

Anwendungsspezifische HMI-Varianten
Mit drei HMI-Varianten – Standard, Edelstahl und Hygiene – bietet das IO-Link-Touch-Sortiment ideale Befehls- und Meldegeräte für eine Vielzahl von Anwendungen in der Maschinenbauindustrie und weit darüber hinaus.

Typische Anwendungen:
Maschinenbauindustrie

• Automatisierte Produktion (Smart Factories)
• Steuerungen und Schaltschränke
• Nahrungsmittel- und Getränkeindustrie
• Verpackungsanlagen

Heben und Fördern

• Autonome Robotertransportsysteme
• Kontrollstationen bei industriellen Förderbändern

Weitere Anwendungen

• Mobile, medizinische Geräte
• Übertragungssysteme für die Telekommunikation
• Video-Router-Systeme
