Die Serie Finepitch  FR ermöglicht eine Datenübertragungsrate bis 28 Gbit/s.

Möglich wird der Performance-Sprung bei dieser innovativen Serie durch intelligentes Bauteil-Design und qualitätsgetriebene Fertigung. Damit Datenintegrität und Sollimpedanz bei Kundenapplikationen eingehalten werden, bietet Phoenix Contact als Service spezifische Simulationen an.

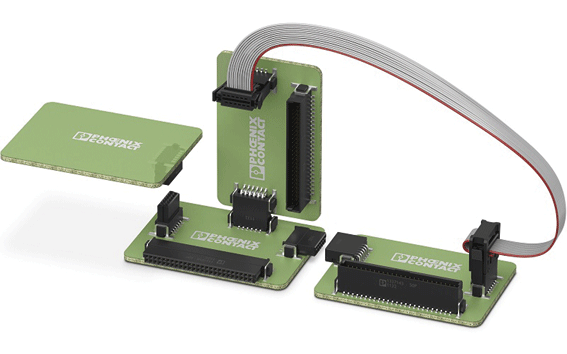

Die Skalierbarkeit der Board-to-Board- und Wire-to-Board-Steckverbinder bei geraden Polzahlen von 6 bis 100 sorgt für hohe Flexibilität bei der Komponentenwahl. Mezzanine und koplanare Anwendungen sind ebenso realisierbar wie Mother-Daughter-Verbindungen.

Das durchdachte Kontakt-Design lässt zudem eine flexible Ausrichtung der Leiterplatte zu. Dabei ist die Kompatibilität zur vorherigen Serie FP 1,27 und den einschlägigen Marktbegleitern gegeben. Die vergoldeten Kontaktstellen ermöglichen eine langzeitstabile Signalübertragung mit Strömen bis 2,3 A.

Hauptmerkmale:

• Rastermaß: 1,271
• Polzahlen: 6 bis 100
• Stapelhöhen: 8 bis 13,8 mm
• Nennstrom pro Kontakt: 2,3 A
• Datenrate bis 28 Gbit/s
• Steckzyklen: 500
• Bauformen: vertikal, horizontal, Flachbandkabel
