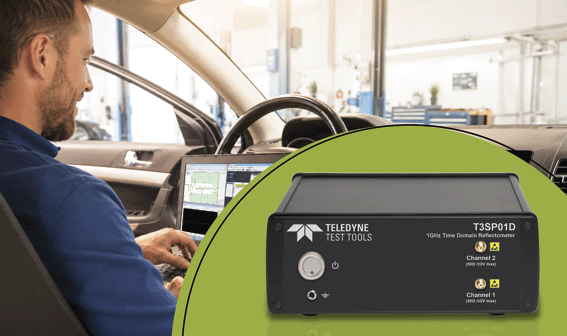

Mit der T3SP-Serie präsentierte Teledyne LeCroy eine leistungsstarke Generation kompakter Time Domain Reflectometer (TDR). Besonders das neuerschienene Modell T3SP01D setzt neue Maßstäbe bei der Analyse der Signalintegrität und eignet sich speziell für Anwendungen mit langen Kabelstrecken sowie in dem Bereich Automotive.
Das T3SP01D wurde für Messungen an sehr langen Kabeln mit einer Länge von bis zu einem Kilometer entwickelt. Damit werden Anwendungen möglich, die mit klassischen TDR-Systemen oft nicht realisierbar sind. Dank einer typischen Anstiegszeit von ca. 260 ps und einer hohen dynamischen Reichweite liefert das Gerät präzise Impedanz- und Reflexionsanalysen – auch bei anspruchsvollen Übertragungsstrecken.

Die integrierte Unterstützung von S-Parameter bis 1,25 GHz macht das System zusätzlich zu einem leistungsfähigen Werkzeug für die frequenzbasierte Signalcharakterisierung.

Das T3SP01D eignet sich besonders für Anwendungen in der Automobilindustrie und im industriellen Umfeld. Das Gerät ist speziell für Automotive Ethernet optimiert und unterstützt 10BASE-T1 sowie 100BASE-T1 mit Datenraten von bis zu 100 Mbps. Als echtes differentielles und vollständig kalibriertes TDR gewährleistet das T3SP01D präzise Impedanzmessungen mit hoher Genauigkeit. Die flexibel einstellbare Wiederholrate von etwa 50 kHz bis 400 kHz erlaubt eine optimale Anpassung an unterschiedliche Kabellängen. Dank seines kompakten, portablen Designs und der optionalen Batterieversorgung kann das Reflektometer sowohl im Labor als auch im Feld flexibel eingesetzt werden.

Die T3SP-Serie ermöglicht echte differentielle TDR-Messungen. Dadurch lassen sich Messaufbauten vereinfachen und genauere Ergebnisse erzielen, häufig sogar ohne Masseanschluss.  Moderne OSLT-Kalibrierverfahren sorgen dafür, dass Impedanzmessungen sowohl im Zeit- als auch im Frequenzbereich besonders präzise dargestellt werden. Gleichzeitig ermöglichen die hohen Wiederholraten eine deutlich schnellere Datenerfassung als bei klassischen TDR-Systemen.

Zu den typischen Einsatzbereichen zählen Automotive Ethernet und Single Pair Ethernet (SPE) sowie die Analyse und Qualitätssicherung langer Kabel. Darüber hinaus eignet sich das Gerät für die Fehlersuche in Übertragungsstrecken bis in den Kilometerbereich und für die Validierung von Steckverbindern und vollständigen Kabelsystemen.

Fazit: Mit dem T3SP01D steht ein spezialisiertes Hochleistungs-TDR für Anwendungen zur Verfügung, bei denen große Reichweiten, eine hohe Dynamik und eine präzise Signalcharakterisierung entscheidend sind. Insbesondere bei der Entwicklung und Validierung von Automotive- und industriellen Kommunikationssystemen bietet das Gerät einen klaren Mehrwert.
