Rohde & Schwarz hat die neue R&S MXO-K333 Software-Option zur Dreiphasen-Leistungsanalyse für die Oszilloskope der MXO-Serie eingeführt. Die Software ergänzt tiefgreifende Mess- und Analysefunktionen zum Testen und Debuggen von dreiphasigen Stromversorgungssystemen, Antrieben und Wechselrichtern.

Sie ist für alle Vier- und Achtkanalmodelle der R&S MXO 3 , R&S MXO 4, R&S MXO 5 und R&S MXO 5C Oszilloskope verfügbar und unterstützt die Analyse von Spannungs- und Stromsignalen in Dreiphasen-Wechselstromsystemen. Mit dieser innovativen Testlösung bleiben die erfassten Wellenformen während der Messung sichtbar, sodass Ingenieure die Leistungswerte und das Einschwingverhalten mit dem gleichen Gerät analysieren können. Andere Oszilloskopfunktionen, wie Mathematik, Spektrumanalyse, Messwert-Tracking und Zonentrigger, stehen für weiterführende Analysen zur Verfügung.

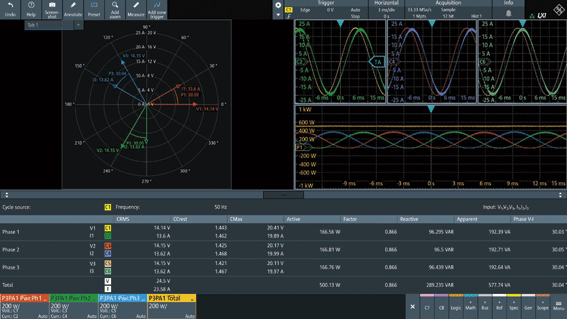

Ein geführter Setup-Wizard ordnet die Oszilloskopkanäle den Spannungstastköpfen und Stromzangen zu, die für die Dreiphasenanalsyse verwendet werden. Er bestätigt die richtige Verdrahtung und unterstützt gängige Zwei-, Drei- und Vierleiter-Konfigurationen (2V2A, 3V3A und 3VN3A). Nach der Konfiguration berechnet und bestimmt die Software zyklusbasierte Effektivwerte, Leistungsfaktor, Wirkleistung, Blindleistung und Gesamtleistung. Durch die Definition der Eingangs- und Ausgangskonfiguration können Benutzer zudem den Dreiphasen-Wirkungsgrad des Systems ermitteln. Zu den zusätzlichen Analyseansichten gehören die Phasor-Anzeige, die Harmonischenanalyse und THD-Messungen gemäß IEC 61000-3-2 und MIL-STD-1399.

Als oszilloskopbasierte Lösung ermöglicht die R&S MXO-K333 Option, die Ergebnisse der Dreiphasen-Leistungsmessung in Echtzeit direkt mit den zugrundeliegenden Spannungs- und Stromverläufen zu korrelieren. Das ist besonders wertvoll in Forschung und Entwicklung sowie bei der Fehlersuche, wo das Leistungsverhalten häufig zusammen mit Schaltvorgängen, Transienten, Steuersignalen und Kommunikationsabläufen analysiert werden muss.

Der Anwender kann die Dreiphasenanalyse mit den nativen MXO-Funktionen, wie erweiterten Triggerfähigkeiten, FFT, automatisierten Messungen, Track-Funktionen und Protokoll-Decodierung, kombinieren. Dadurch können Entwickler mit nur einem Messgerät von der Leistungsmessung direkt zur Ursachenanalyse übergehen.
