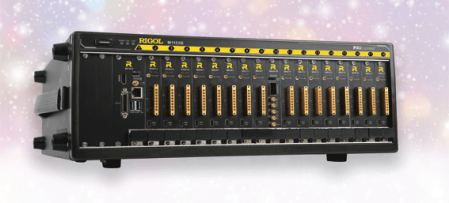

Die SPQ-Array-Mess- und Steuerungslösung von RIGOL ist ein modular aufgebautes System, das eine flexible Konfiguration und hohe Integrationsdichte bietet. Es unterstützt 100 oder 1000 Kanäle für Mikrowellensteuerung und -messung, die digitale Architektur reduziert Rauschen und vermeidet komplexe IQ-Kalibrierung. Mit einer hohen Integrationsdichte bietet es 128 Mess- und Steuerungskanäle in einem 4U-Gerät. Mehrere Geräte können synchron arbeiten mit Phasensprung von weniger als ±5 ps. HF-Steuersignale lassen sich innerhalb der zweiten Nyquist-Zone erzeugen, mit einer maximalen Abtastrate von 10 GSa/s für Ausgangskanäle und 5 GSa/s für Eingangskanäle.

Das SPQ-Testsystem zeichnet sich besonders durch eine hohe Mikrowellen-Signalqualität aus. Es verwendet eine direkte digitale Wiedergabe mit hoher Abtastrate, wodurch LO-Leckagen und I/Q-Ungleichgewichte an der Quelle vermieden werden. Durch die direkte digitale Ausgabe behält jeder Mikrowellenimpuls eine gleichmäßige Amplitude und präzise Phase bei, sodass die Wellenform unverfälscht bleibt. Dadurch zeigen sich auch die Gesamtsignalreinheit und Langzeitstabilität deutlich besser und geräuschempfindliche Rechenelemente erhalten eine präzise und zuverlässige Antriebsgrundlage. Dank der direktdigitalen Ausgabe benötigt jeder Rechenknoten nur einen Signalanschluss. Es sinkt der Verkabelungsaufwand, und das System lässt sich innerhalb kürzester Zeit aufbauen.

Die PXIe-zu-PCIe-Brücke ermöglicht es dem Server, Mess- und Steuerungsgeräte-Serviceboards über PCIe zu steuern und unterstützt Remote-Glasfaserverbindungen. Die gesammelten Daten können über DMA mit geringer Latenz und hoher Bandbreite an Server übertragen werden.
