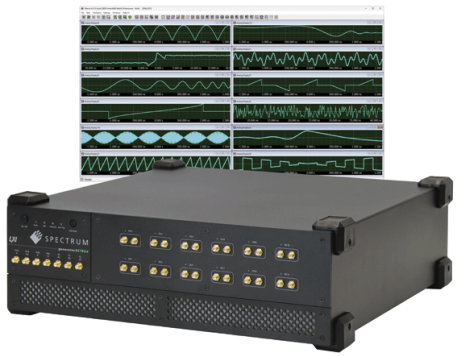

Spectrum Instrumentation präsentierte neue Arbiträrgeneratoren (AWGs) mit bis zu sechs Kanälen bei 10 GS/s oder zwölf Kanälen bei 5 GS/s Ausgaberate. Die neuen DN6.63x AWGs gehören zur benutzerfreundlichen Netbox-Serie – diese Instrumente lassen sich per Ethernet-Kabel von jedem PC oder Netzwerk steuern. Durch die Verwendung schneller 16-Bit-DACs erlauben die neuen Geräte eine GHz-Signalerzeugung mit herausragender Präzision.

Diese AWGs wurden für Ingenieure und Forscher entwickelt, die mehrere synchronisierte Testsignale benötigen, wobei eine Netbox deutlich günstiger und leichter zu bedienen ist als mehrere einzelne Signalgeneratoren. Mit den 10 neuen Varianten bietet Spectrum nun insgesamt 47 verschiedene generatorNETBOX-Produkte an, die beliebige Signale von 40 MS/s bis zu ultraschnellen 10 GS/s erzeugen können.

Die Instrumente der DN6.63x-Serie bieten extrem rauscharme Ausgänge und erzeugen Signale von DC bis 2,5 GHz. Mit vier bis zwölf synchronisierten Kanälen in einem Gehäuse setzt Spectrum Instrumentation neue Maßstäbe für Kanaldichte und Kosteneffizienz pro Kanal bei der Hochleistungs-GHz-Signalerzeugung.

Präzise Signalerzeugung
Alle Ausgänge können im Single-Ended- oder Differenzial-Modus betrieben werden, wobei jeder Kanal über einen eigenen DAC verfügt, der durch ein präzises PLL-System synchronisiert ist. Die Ausgänge sind für anspruchsvollste Testszenarien ausgelegt und bieten:

• bis zu 1 V pp/4 dBm an 50 Ohm oder 2 V pp bei High Impedance
• NSD: -150 dBm/Hz
• SNR: bis zu 64 dB
• SFDR: -90 dB

Der interne Speicher umfasst bis zu 48 Gigasamples, und es sind mehrere Wiedergabemodi (Single Shot, Loop, FIFO, Single Restart, Multiple Replay) zum Generieren langer oder sich wiederholender Sequenzen enthalten.

Eine neue DDS-Option (Direct Digital Synthesis) ermöglicht die Ausgabe von bis zu 64 Sinuswellen pro Kanal, wobei Frequenz, Amplitude und Phase für jeden Sinus individuell einstellbar sind, in Schritten von nur 3,2 ns.
Insgesamt sind bis zu 384 Sinuswellen möglich. Dies ermöglicht die einfache Erzeugung von verketteten Wellenformen, Frequenzrampen oder fein abstimmbaren Referenzfrequenzen, z.B. für Anwendungen in Industrie-, Medizin- und Bildgebungssystemen sowie für Quantenforschung, Halbleitertests und Kommunikation.

Vielfältige Anschlüsse und Software
Für eine unkomplizierte Systemintegration bieten die Frontplattenanschlüsse Zugriff auf digitale Markerausgänge, Trigger- und Statusleitungen, PLL-Referenztakt und asynchrone I/Os. Mit dem optionalen DPG (Digital Pulse Generator) können die Mehrzweckanschlüsse sogar als unabhängige Impulsgeneratoren genutzt werden, wobei Loops, Tastverhältnis, Frequenz und Delay programmierbar sind.

Alle Spectrum-Produkte bieten Softwareunterstützung für Windows und Linux mit Programmierbeispielen für z.B. Python, MATLAB, C++ und LabVIEW sowie eine leistungsstarke Python-API. Im Lieferumfang jeder NETBOX ist außerdem die Spectrum-Software SBench 6 enthalten, welche eine intuitive Benutzeroberfläche zur Gerätesteuerung und Signalerzeugung bietet. SBench 6 beinhaltet einen EasyGenerator für Standardsignale und ermöglicht die Erstellung komplexer Signalformen aus Gleichungen, gängigen Dateiformaten (wie ASCII, Binär, WAV) oder aus importierten Daten (von z.B. Digitizern oder Oszilloskopen).

Sofort startklar und langlebig
Jede generatorNETBOX ist sofort einsatzbereit – nach der Software-Installation kann unmittelbar mit der Arbeit begonnen werden. Die Modelle der DN6.63x-Serie sind ab sofort erhältlich und beinhalten 5 Jahre Gewährleistung, kostenlose Software- und Firmware-Updates für die gesamte Produktlebensdauer sowie schnellen Support direkt von den Entwicklungsingenieuren.

Zum Produktvideo (4 min)
