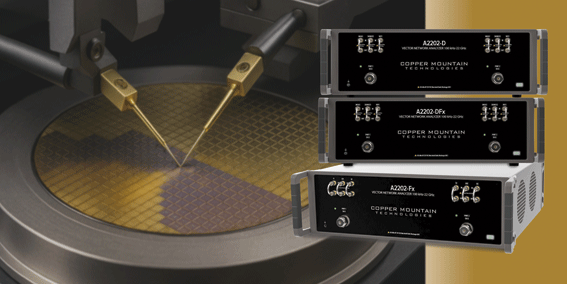

Neu von Copper Mountain Technologies kommt der A2202 2-Port 22 GHz Vector Network Analyzer. Mit einem Frequenzbereich bis zu 22 GHz, hoher Dynamik und schneller Sweep-Geschwindigkeit setzt dieses Gerät neue Maßstäbe für S-Parameter-Messungen. Mit seinem erweiterten Frequenzbereich von 100 kHz bis 22 GHz bietet er eine deutlich größere Abdeckung als viele Vorgängermodelle und eröffnet damit neue Möglichkeiten für anspruchsvolle Messaufgaben. Die hohe Ausgangsleistung von +15 dBm stellt sicher, dass auch komplexe Anwendungen zuverlässig und mit ausreichend Leistungsreserve durchgeführt werden können. Ergänzt wird dies durch einen beeindruckenden Dynamikbereich von 130 dB, der es ermöglicht, selbst sehr schwache Signale mit hoher Präzision zu erfassen.

Ein weiterer wesentlicher Vorteil des A2202 ist seine hohe Messgeschwindigkeit. Mit Sweep-Zeiten von nur 12 µs pro Punkt lassen sich Messungen besonders schnell und effizient durchführen, was sowohl in der Entwicklung als auch im Testbetrieb wertvolle Zeit spart. Unterstützt wird dies durch die vollausgestattete S2VNA-Software für Windows, die eine Vielzahl leistungsstarker Funktionen bietet. Dazu zählen lineare und logarithmische Sweeps, Powersweeps, Time-Domain-Analysen mit Gating sowie Fixture-Simulationen durch Embedding und De-Embedding.

Darüber hinaus stehen bis zu 16 Kanäle mit jeweils bis zu 16 Traces zur Verfügung, ergänzt durch umfangreiche Marker-Funktionen, Marker-Mathematik, Marker-Suchen sowie Pass-/Fail-Tests.

Dank der programmierbaren Automatisierung über Schnittstellen wie LabVIEW, Python, MATLAB oder .NET lässt sich der A2202 flexibel in bestehende Mess- und Testabläufe integrieren. Besonders für den Einsatz in der Produktion überzeugt der A2202 durch seine nahtlose Integration in Fertigungs- und Testumgebungen.

Mithilfe des Manufacturing Test Plug-ins kann das Gerät direkt in Produktionsprozesse eingebunden werden. Zusätzlich sorgt ein standardmäßig mitgeliefertes werkseitiges Kalibrierungszertifikat für hohe Messsicherheit. Für Anwender mit erhöhten Qualitätsanforderungen ist optional ein nach ISO 17025 beziehungsweise Z540-1 akkreditiertes Kalibrierzertifikat erhältlich, dass eine noch höhere Rückführbarkeit und Verlässlichkeit der Messergebnisse gewährleistet. Der A2202 eignet sich ideal für ein breites Spektrum anspruchsvoller Anwendungsbereiche. Dazu zählen unter anderem Radar- und Satelliten-Kommunikationssysteme sowie Hochgeschwindigkeits-Datenschnittstellen wie PCIe Gen4/5 oder 100 G Ethernet.

Darüber hinaus wird er häufig in der Filter- und Verstärkerentwicklung eingesetzt und unterstützt zuverlässig die Antennenabstimmung und -qualifizierung. Weitere typische Einsatzgebiete sind On-Wafer-Probing, die Qualitätskontrolle in der Fertigung sowie Materialmessungen und präzise Messungen von Einfügungsverlusten.
