Mit dem EtherCAT Slave Koppler AMAX-5074 und den I/O-Modulen aus der AMAX-5000 Serie bietet AMC ein flexibles I/O-System in seinem Lieferprogramm an, welches für Automatisierungsfirmen von Anlagen und Maschinen geeignet ist, die EtherCAT als Bussystem in ihren Systemen verwenden. Der AMAX-5074 ist ein Koppler zur Anbindung von I/O-Modulen in ein EtherCAT Netzwerk mit ID Switch für bis zu 256 Geräten.

Das flexible AMAX EtherCAT Slave System
Der AMAX-5074 Koppler arbeitet als eigenständiges, abgesetztes EtherCAT Slave I/O-System oder kann bei Verwendung des AMAX-5580 Controller direkt als EtherCAT Erweiterungs-System angeschlossen werden. In diesen Fall arbeitet der Controller als EtherCAT Master.
Vorteil des AMAX-5000 Systems ist die flexible Bestückung für unterschiedlichste I/O-Signale. So stehen dem Anwender eine Vielzahl an analogen und digitalen Ein- und Ausgängen in einem System zur Verfügung. Mit den AMAX-5000 I/O-Modulen können die Stromversorgungssysteme von EtherCAT-Netzwerken gebildet werden. Sie erweitern das EtherCAT-Netzwerk, um Geräte von Drittanbietern zu unterstützen.

Technische Daten:

• Die technischen Eigenschaften des AMAX-5074 Kopplers sind
• Koppler von EtherCAT I/O-Modulen an das 100BASETX EtherCAT-Netzwerk
• Kopplung an EtherCAT Mastersysteme
• für 256 konfigurierbare IDs
• Netzwerkkabel: Ethernet / EtherCAT-Kabel (min. Kat. 5), geschirmt
• Entfernung zwischen zwei Stationen: max. 100 m (100BASETX)
• Busschnittstelle: 2x RJ45 (1x Eingang, 1x Ausgang)

AMAX-5000 I/O-Module
Die analogen I/O-Module des AMAX-5000 Systems bieten eine kanalunabhängige Konfiguration, Signalart-Auswahl und eine Überhitzungserkennung für die Sensorverkabelung. Die digitalen I/O-Module sind mit 8 oder 16 isolierten digitalen Ein-/Ausgangskanälen ausgestattet.

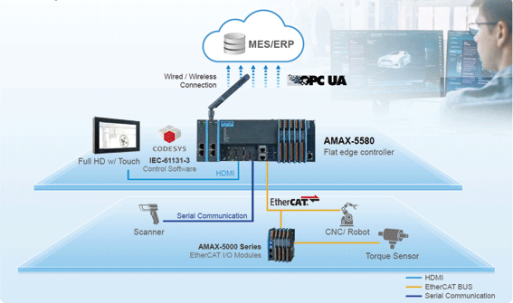

Anwendungsbeispiel
EtherCAT I/O System mit Steuerungskontroller: Der Trend bei Controller-Plattformen geht zu kleineren und leistungsstärkeren Anwendungen. Die AMAX-5500 Serie wurde für Anwendungen im Bereich Automatisierung entwickelt. Ihr lüfterloses Design sorgt für hohe Zuverlässigkeit und ihre kompakte Größe erleichtert die Installation in Schränken mit begrenztem Platzangebot. Ein von vorne zugängliches Design erleichtert die Installation und Wartung. Sie sind nicht nur zuverlässig und benutzerfreundlich, sondern verbessern auch die I/O-Skalierbarkeit.
Die I/O-Erweiterung erfolgt über eine EtherCAT-Slice-I/O-Schnittstelle auf der rechten Seite. Auf der anderen Seite kann die Schnittstelle für GigE PoE-, USB 3.0-, serielle-, sowie CAN- und Wireless-Schnittstellen genutzt werden (nur AMAX-5580). Ihre hohe Flexibilität macht sie zu einer perfekten eingebetteten Automatisierungsplattform, die die meisten Anforderungen an Smart-Factory-Lösungen erfüllt.
