Bei der konventionellen Verkabelung von elektrischen Motoren, Servoantrieben oder Lineareinheiten ist der Aufwand häufig sehr hoch. Für unterschiedliche Aufgaben werden jeweils separate Leitungen für die Leistung-, Daten- und Signalübertragung eingesetzt. Dieses Verdrahtungskonzept ist nicht nur teuer, sondern auch wartungsunfreundlich. Darüber hinaus wird jede Menge Platz benötigt. Der steigende Kostendruck und die Miniaturisierung der Endgeräte machen neue Lösungsansätze für mehr Effizienz in der Verkabelung ebenso erforderlich, wie ständig steigende Datenvolumen und hohe Übertragungsgeschwindigkeiten.

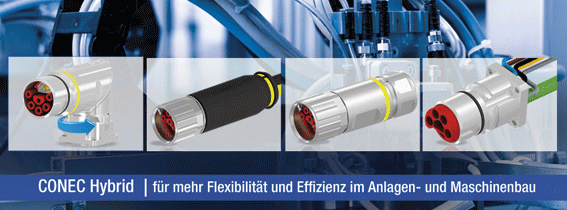

CONEC Hybrid Steckverbinderserie
Ein Steckverbinder statt zwei oder drei, kürzere Montagezeiten, Modularität, kein Kabelsalat, weniger Gewicht am Endgerät (z. B. Motor) das sind die überzeugenden Argumente für die CONEC Hybrid Steckverbinderserie. Durch die verschiedenen Baugrößen (B12, B17, B23, B40) bietet Conec für nahezu jede Leistungsklasse den passenden Hybrid-Steckverbinder egal ob es sich um einen kleinen Gleichstromantrieb oder um einen kräftigen Servoantrieb handelt.

Beispiele
Mit dem gewinkelten B23-Hybridflansch ist es möglich, Servo-Antriebe mit einer Leistung von über 20 kW mit einer Einkabel-Lösung auszustatten. Durch eine Drehung des Kabelabgangs in 18 Schritten kann der Flansch an die jeweilige Einbausituation in der Maschine angepasst werden.

Separat geschirmtes Datenelement
Allen Baugrößen gemeinsam ist das separat geschirmte 4-poliges Datenelement zur Übertragung von Industrial Ethernet nach ISO11801 Class D oder alternativ Signalen mit Stromstärken bis 4 A. Neben dem 4-poligen Datenelement mit Ethernet/Ethercat-Protokoll ist es auch möglich, das Datenelement als Blindmodul auszustatten - für den Einsatz als reiner Leistungsstecker oder mit einem 2-poligen Einsatz für 2-Draht-BUS-Protokolle. Vervollständigt wird das Ganze durch eine auf den jeweiligen Anwendungsfall zugeschnittene Anzahl von Leistungskontakten.
CONEC Hybridsteckverbinder werden in Zukunft gemäß der IEC-Norm 61076-2-118 zertifiziert sein.

Bajonett-Schnellverschluss
Die Verriegelung des Steckverbinders wird mit einem Bajonett-Schnellverschluss sichergestellt, so dass eine zeitraubende Verschraubung mittels Drehmomentschlüssel entfällt. Durch eine Vierteldrehung wird eine sichere Verbindung und eine IP67-Schutzart erreicht. Wichtig dabei ist, dass das Bajonett nur verriegelt werden kann, wenn die Hybridsteckverbinder komplett gesteckt sind. Die Gefahr eines Ausfalls durch nicht komplett gesteckte oder definiert verschraubte Steckverbinder wird somit stark reduziert.

Codierungen
Unterschiedliche wählbare Codierungen sorgen dafür, dass für verschiedene Einsatzzwecke untereinander unversteckbare Steckverbinder eingesetzt werden können.
Neben den manipulationssicheren umspritzten Steckverbindervarianten stehen für Anwendungsfälle, in denen keine vorkonfektionierten Kabel verwendet werden können, alle Stecker auch als feldkonfektionierbare Variante zur Verfügung.

Verschiedene Flanschvarianten
Komplettiert wird das Programm durch sieben verschiedene Flanschvarianten für die Vorder- oder Hinterwandmontage.
Die gewinkelten Flansche sind insbesondere für den Einsatz auf Motoren geeignet. Die Datenleitung der Flansche wird standardmäßig mit einem umspritzten RJ45 versehen, um einen direkten Anschluss für Servocontroller oder andere Steuerungen herzustellen

Vorteile:

• Platzersparnis durch Übertragung von Daten und Leistung in einem Steckverbinder
• Modulares System
• Geringerer Zeitaufwand bei der Steckverbindermontage
• Reduzierter Kabelaufwand
• Kostenersparnis
• Schnelle und sichere Verbindung mittels Bajonettverriegelung
• Schutzart IP67
• Bessere Diagnosemöglichkeiten
• Kompakte und robuste Bauform

Anwendungsfelder:

• Antriebstechnik
• Maschinenbau
• Robotik
• Montage- und Fertigungslinien
• Erneuerbare Energien
